ボールバルブ用ロックアウト

スタンダードボールバルブロック

バルブをOFF状態のままで固定します。サイズは、バルブ径6.35~25.4㎜に対応のスモールと、31.8~76.2㎜に対応のラージの2種。
製品名 スタンダードボールバルブロック
入り数 1個
サイズ
材質 スチール(65666のみスーパータフナイロン)
耐温 −30℃~93℃(65666のみ−30℃~120℃)
備考 ※品番65666のみ、延長用アタッチメントとネジ付属

品番

品番 適応バルブ径(mm) バルブハンドルサイズ
(mm)
最大ハンドル幅
(mm)
最大ハンドル厚さ
(mm)
65666 6.35~25.4 6~25 30.48 7.62
65692 6.35~25.4 6~25 30.48 6.92
65669 31.8~76.2 32~76 53.34 12.7
65693 31.8~76.2 32~76 48.26 12.7

使用方法動画

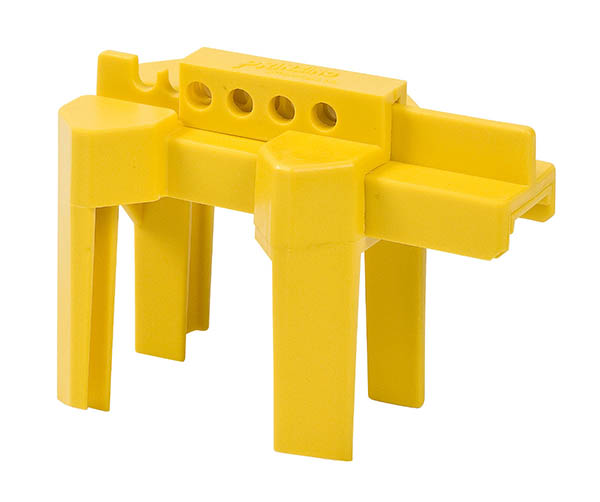

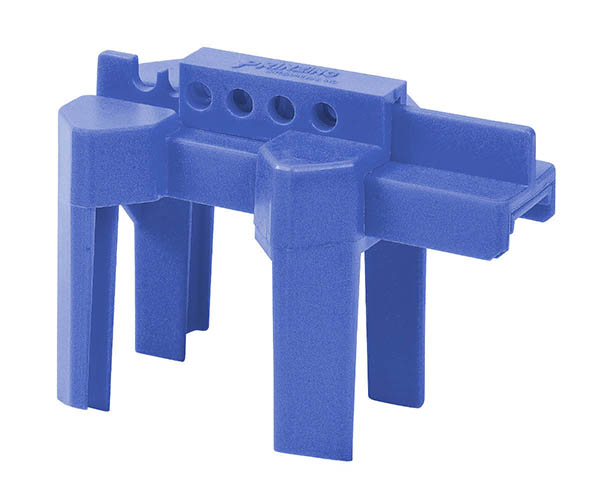

プリンジングボールバルブロックアウト

バルブをOFFとOPENどちらの状態でもロックアウト可能(ただしOPEN状態のロックアウトは、12.7㎜~31.7㎜外径パイプの場合のみ)。タフなポリプロピレン製で、-20°~80°Cの温度に耐えます。
製品名 プリンジングボールバルブロックアウト
入り数 1個
サイズ
材質 ポリプロピレン
耐温 −20℃~80℃
備考 サイズ2種、色4種

カラー・品番



スモール

対応パイプ径
12.7~63.5mm

最大ハンドル幅
25.4mm

レッド 45341
ブルー 45342
グリーン 45343
イエロー 45344



ラージ

対応パイプ径
50.8~203.2mm

最大ハンドル幅
44.45mm

レッド 45345
ブルー 45346
グリーン 45347
イエロー 45348

使用方法動画

Perma-Mount ボールバルブロック

径10㎜~100㎜のボイラー、冷却水配管、給水管、蒸気配管、エネルギー供給配管、燃料配管などのボールバルブに最適。常時設置が可能なタイプ。付属のクランプは、バルブホースほぼ全てのサイズに対応しています。
製品名 Perma-Mountボールバルブロック
入り数 1個
サイズ
材質 ダイキャストメタル、ステンレススチール
耐温 −40℃~90℃
備考 ※サイズ2種有り

品番

サイズ/適応ボールバルブ径 品番
スモール/10~50mm 121540
ラージ/50~100mm 121541

T型ハンドルボールバルブロックアウト

調節可能なスライド機構により、幅広いパイプ径に対応できます。
製品名 T型ハンドルボールバルブロックアウト
入り数 1個
サイズ 151748(スモール):直径108.0㎜、奥行:44.5㎜
151749(ラージ):直径158.6㎜、奥行:50.8㎜
材質 ABS
耐温
備考

品番

スモール

対応バルブ径:31.0-40.0㎜
対応パイプ径:12.7-25.4㎜

151748
ラージ

対応バルブ径:31.0-57.0㎜
対応パイプ径:31.75-50.8㎜

151749

使用方法動画
